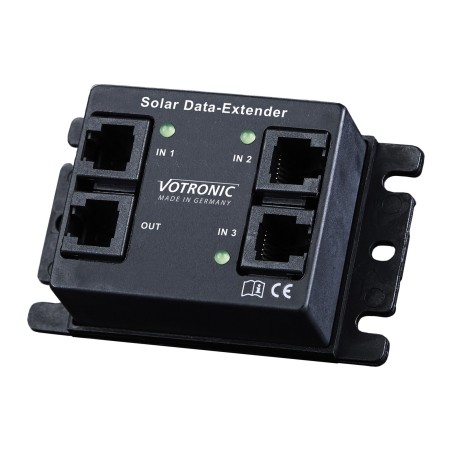

Extensor de datos solares Votronic 3n1

El Solar Data Extender combina los datos de hasta tres controladores solares para que puedan mostrarse en una sola pantalla. Todavía se puede utilizar la pantalla LCD habitual. Es compatible con los siguientes dispositivos

• Controlador de carga solar en tecnología SR y MPP (a partir del número de serie 14Vxx.xxxxx)
• Cargador de batería del tipo VBCS Triple
• LCD Solar Computer S (a partir del número de serie 15V40.xxxxx)
• Control de carga LCD S
• Serie VPC con función solar
• Conector Bluetooth S-BC

Instalación y conexión

El Solar Data Extender se puede reequipar en cualquier momento. Dispone de tres entradas independientes (IN1, IN2, IN3). Las señales se combinan y se ponen a disposición a través de la salida (OUT). Allí se puede conectar una pantalla solar (p. ej. LCD Solar Computer S).
Se enchufa entre el controlador de carga solar Votronic y la pantalla solar (p. ej. LCD Solar Computer S) mediante el cable modular incluido en el volumen de suministro. La conexión IN1 siempre debe estar conectada, ya que es donde se produce la alimentación del dispositivo.

detalles

• Tensión nominal (alimentación a través de dispositivos conectados) [V]: 12 y 24
• Rango de tensión de funcionamiento [V]: 8 - 32
• Consumo de corriente en espera, típico [mA]: 0,7
• Consumo de corriente activa, típico [mA]: 10
• Condiciones ambientales, humedad: máximo 95 % de humedad ambiental, sin condensación

Volumen de suministro
3 cables de control de 6 polos, 0,5 m de largo, manual de instrucciones
