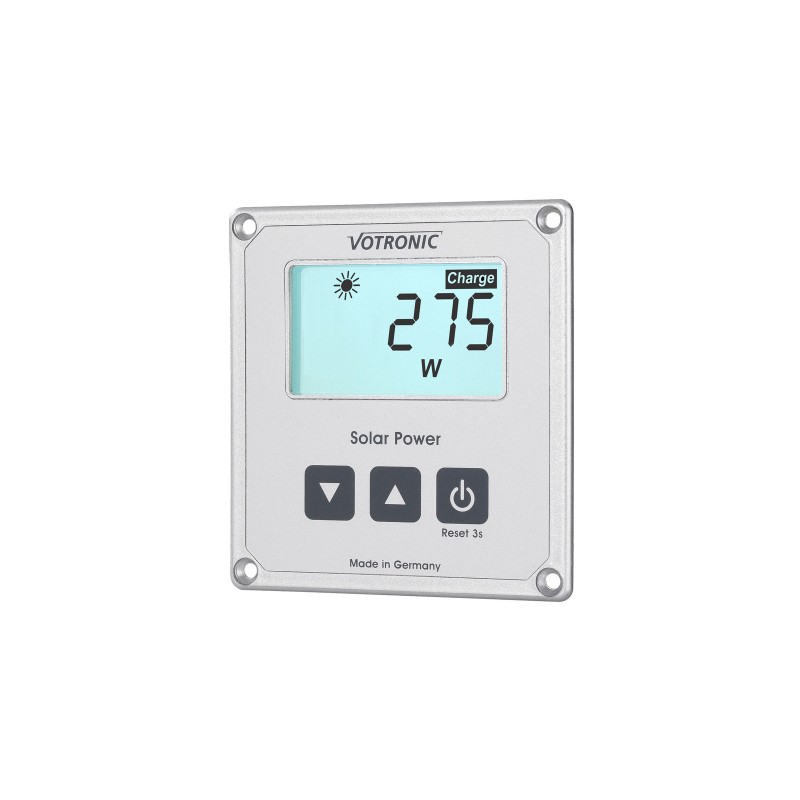

Votronic LCD S Solarcomputer

Energie- und Potenzmessgerät für das Sonnensystem
Wie viel Energie versorgt mein Sonnensystem wirklich? Sind die Sonnenmodule dunkel oder schmutzig, oder geht etwas falsch? Um diese Fragen zu beantworten, bietet VOTRONIC den LCD-Solar-Computer, der sich einfach an den VOTRONIC-Solar-Ladegerät der SR- und MPP-Serien verbindet und sofort die gewünschten Informationen bereitstellt.

Der LCD-S-Solar-Computer kann auch später mit dem Controller verbunden werden, da die VOTRONIC-Solar-Lad-Controller bereit sind, sich zu füllen und die erforderlichen Signale zu liefern. Daher bleibt die Verbindung extrem einfach.

Die für eine bessere Kontrolle und Nutzung des Sonnensystems gemessenen Werte werden auf dem Bildschirm klar und einfach zu bedienen angezeigt, indem man nur einen Knopf drückt. Der Bildschirm ist rückbeleuchtet (veränderbar) und ist sehr leicht zu lesen, auch von großen Entfernungen und in allen Bedingungen der Beleuchtung.

Der LCD S ist als Panelversion entworfen, um mit dem VOTRONIC-Modul-System zu kombinieren und ist sowohl optisch als auch mechanisch mit den anderen Visualisierungsmodulen angepasst (einheitliche Höhe von 85 mm). Die kleinen Dimensionen des Frontplans und die besonders geringe Installationstiefe von nur 22 mm ermöglichen die Installation fast an jedem Punkt. Wenn das Gerät nicht langsam installiert wird, ist eine entsprechende Oberflächenmontage in unserem Zubehörbereich verfügbar. Die Verbindung zum Sonnenkontroller ist bereit, mit dem gelieferten 5 m langen Verbindungskabel zu verschlüsseln, der weitere 5 m mit einer Erweiterung erweitert werden kann.

Details
Mikroprozessor kontrolliert, die folgenden Werte messen, berechnen und anzeigen

• Aktuelle Sonnenleistung 0 - 999 W (Vatium)
• Aktuelle Sonnenstrahl 0 - 60,0 A (Amperios)
• Die geographischen und klimatischen Einflüsse sind unmittelbar und eindeutig offensichtlich. Dies gilt auch für die Sonneneinstellung, die Teilschatten oder die Schmutz der Sonnenmodule.
• Aktuelle Spannung der Sonnenbatterie 7 - 32,0 V (Volts)
• Erlaubt Schlussfolgerungen über den Zustand der Batterie zu ziehen (Intermittent-Ankündigung von Subtention oder Überdruck der Batterie)
• Ladete Sonnenkapazität 0 - 9999 Ah (amperiose Stunde)
• Sonnenenergie geladen 0 - 9999 kWh (Kilowattstunde)
• Die von den Solarmodulen generierte Energie (Wh und kWh) und die Ladekapazität in der Batterie (Ah) werden messen, hinzugefügt und gezeigt, auch für Tage und Wochen. Visualisierungswerte können jederzeit für ihre eigenen statistischen Zwecke individuell auf "zero" zurückgegeben werden

Technische Spezifikationen

• Nominale Batteriespannung (CC) [V] 12 und 24
• Maximale Stromverbrauch in [mA] 3 - 30
• Bildschirm: LC-Display mit spezifischen Segmenten
• Visualisierungsfunktion: W, A, V, Ah, Wh
• Messgrenze in [Wp] 20 - 990
• Dimensionen (An. x Al. x Pr.): 80 x 85 x 25 mm
• Installationsgrößen (An x Al x Pr): 66 x 72 x 22 mm
• Genehmigungsmarken: CE, E-Test (EMC / Fahrzeugrichtlinie)
• Umweltbedingungen, Feuchtigkeit: maximal 95 % Umweltfeuchtigkeit, ohne Kondensation

Liefervolumen
5 m Anschlusskabel, Festungstürme, Anweisungshandbuch, Schaltplatte
