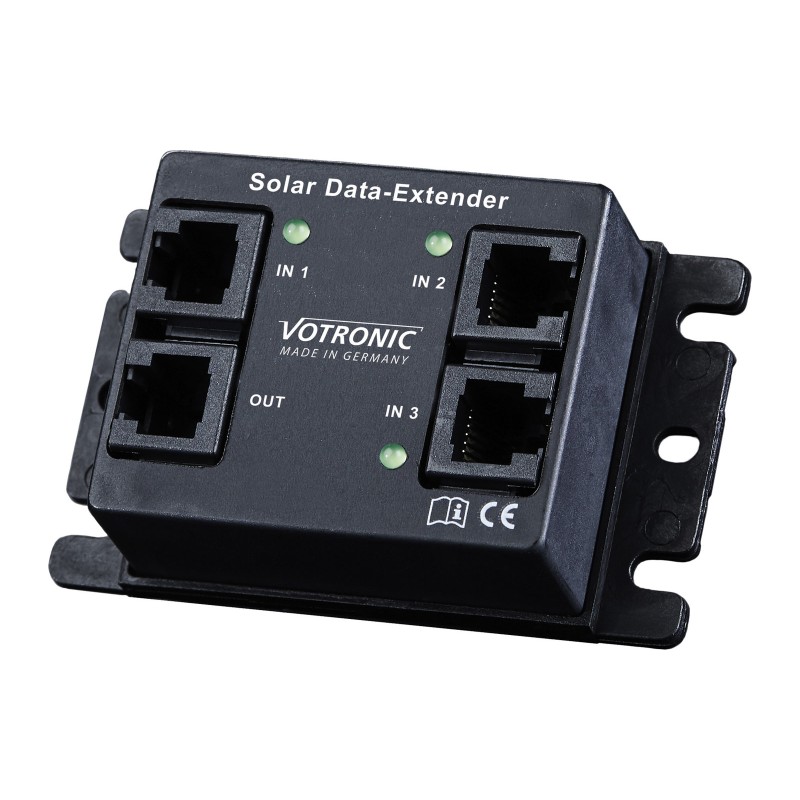

Votronic 3n1 Extender de données solaires

Les données solaires Extender combine des données allant jusqu'à trois contrôleurs solaires afin qu'ils puissent être affichés sur un écran.Vous pouvez toujours utiliser l'écran LCD habituel.Supporte les appareils suivants

• Contrôleur de charge solaire dans la technologie SR et MPP (basé sur le numéro de série 14Vxx.xxxxx)
• Chargeur de batterie de type VBCS Triple
• LCD Ordinateur solaire S (à partir du numéro de série 15V40.xxxxx)
• Contrôle de charge LCD S
• Série VPC avec fonction solaire
• Connecteur Bluetooth S-BC

Installation et raccordement

Les données solaires Extender peut être rééquipé à tout moment.Il comporte trois rubriques distinctes (IN1, IN2, IN3).Les signaux sont combinés et mis à disposition par la sortie (OUT).Vous pouvez y connecter un écran solaire (par exemple, LCD Solar Computer S).
Plug entre le contrôleur de charge solaire Votronic et l'écran solaire (p. ex. LCD Solar Computer S) en utilisant le câble modulaire inclus dans le volume d'alimentation.La connexion IN1 doit toujours être connectée, car c'est là que l'alimentation de l'appareil est produite.

détails

• Tension nominale (alimentation par des dispositifs connectés) [V]: 12 et 24
• Plage de tension [V]: 8 - 32
• Consommation actuelle en attente, typique [mA]0.7
• Consommation active, typique [mA]: 10
• Conditions environnementales, humidité: 95 % maximum d'humidité environnementale, sans condensation

Champ d ' application
3 6 câbles de commande, 0,5 m de long, manuel d'instruction
