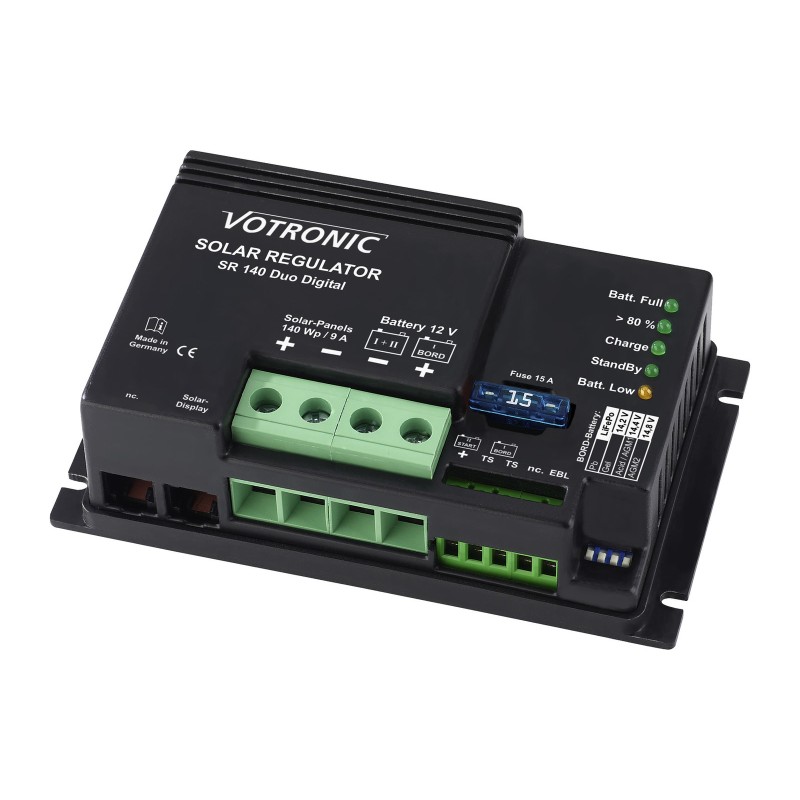

Votronic SR 140 Duo Contrôleur de charge solaire numérique

Contrôleur solaire pour mobile homes et caravanes.Le contrôleur solaire est spécialement conçu pour être utilisé dans les maisons mobiles et les caravanes et convient à tous les types et marques de batteries de plomb (acid, GEL/dryfit, AGM/vellón et LiFePO4).
Les batteries sont chargées de manière optimale avec les caractéristiques IU1oU2 grâce à un contrôle microprocesseur intelligent.Le contrôleur solaire fonctionne entièrement automatiquement et ne nécessite pas de maintenance et offre les fonctions suivantes:

Détails
SR 300-24

• Carte de sortie de charge de batterie I, selon le type de batterie (plome ou LiFePO4) 3 ou 5 programmes de recharge.
• Sortie de charge de la batterie du démarreur II: Sortie de charge auxiliaire séparée avec courant de charge réduit (12 V / 0.8 A ou 1.5 A) pour la charge de support et la charge lente de la batterie de démarrage du véhicule avec une protection de surcharge pour de longues périodes d'inactivité.
• La tension de charge n'a pas de pics et est réglementée de telle sorte que les batteries ne surchargent pas.
• Deux sorties de charge de la batterie: Charge automatique de la batterie principale ou à bord (plaque I).Supporte la charge et la charge lente de la batterie de démarrage du véhicule (Start II) avec une protection de surcharge.
• Charge sans supervision: Protection standard contre la décharge inverse de la batterie (lorsque la production solaire est trop faible, par exemple, la nuit tombée, etc.), contre la surcharge et la surchauffe.
• Mode tampon: Conformité avec les fonctions de charge même lorsqu'elles sont exploitées avec les consommateurs sur la batterie en même temps.
• Protection contre la surcharge : réglemente le courant de charge de la batterie lorsqu'il y a trop d'énergie solaire et que la batterie est pleine, assure que la batterie est aussi chargée que possible lorsque l'alimentation est consommée immédiatement.
• Charge caractéristique "IU1oU2": l'augmentation définie de la tension de charge (U1) empêche la stratification des acides nocifs et garantit la charge de compensation des différentes cellules de la batterie, suivie d'une charge automatique lent (U2).
• Filtre réseau à bord: Intégré, le contrôleur peut fonctionner en parallèle avec d'autres sources de charge, générateurs de vent et d'essence, chargeurs réseau, alternateurs, etc. dans une batterie sans aucun problème.
• Connexion pour capteur de température: Réglage automatique de la tension de charge à la température de la batterie.Dans le froid, la batterie plus faible est chargée complètement mieux et la gazification inutile de la batterie est évitée à la température estivale.
• Très recommandé si la batterie est exposée à de fortes fluctuations de température, p.B. dans le compartiment moteur.
• Indemnisation du câble de charge: La perte de tension sur les câbles de charge est automatiquement corrigée.
• Prêt à brancher pour la connexion des appareils d'affichage solaire Votronic LCD-Solar Computer S pour un contrôle optimal du système.

SR 140 / 220 / 330 / 530 comme SR 300-24 mais avec les caractéristiques supplémentaires suivantes

• Départ de la mesure pour l ' EBL (bloc électrique du véhicule): Permet l'utilisation pratique de l'écran courant (solaire) intégré dans le bloc électrique pour contrôler le système solaire.Assurez-vous de vérifier à l'avance la compatibilité de votre Schaudt Electroblock (EBL) et du panneau de commande et d'affichage correspondant, car nous ne pouvons assumer aucune responsabilité pour elle.
• Sortie du commutateur "AES" (seulement SR 330-Duo Dig. et SR 530-Duo Dig.): S'il y a beaucoup d'excès d'énergie solaire, il rend les réfrigérateurs ELECTROLUX/DOMETIC automatiquement passer du gaz à "AES" (Sélecteur d'énergie automatique) Opération 12 V.

chargeurs

• 1 "Gel": programme de charge de la batterie Gel, IU1o Caractéristique U2: Adapté aux batteries de gel/dryfit scellées, hermétique gazeuse avec électrolyte fixe, qui nécessitent généralement un niveau supérieur de tension de charge et des temps d'attente plus longs U1 pour atteindre des temps de chargement courts avec un stockage de capacité particulièrement élevé et éviter l'épuisement de la batterie à long terme.
• 2 "AGM": programme de charge de batterie AGM/vellion, courbe caractéristique IU1oU2: Conçu pour charger les piles AGM (absorption de fibre de verre) scellées et hermétiques aux gaz dans la technologie de la polaire au plomb, qui ont un niveau particulièrement élevé U1 Coordonnées temps d'attente pour la pleine charge, puis un niveau modéré d'U2 pour la charge lente (technologie de la plaque et des cellules rondes).
• 4 "UNIVERSAL": Lead-Acid/Hummit Battery Charge Program/AGM, IU1oU2 fonction curve: Universal program to load and maintain the load of acid batteries in vehicles (mobile/stationary).Avec un niveau U1 moyen, il offre encore des temps de charge courts, un bon facteur de charge et un bon mélange d'acides pour les batteries standard ouvertes et scellées, faible entretien, non-maintenance, transmission, éclairage, service solaire et lourd, ainsi que les batteries AGM. avec un niveau U1 normal.
• Li "LiFePO4": programme de charge de batterie de lithium, IU1o Fonction U2: Programme de charge adapté à Lithium Lithium Battery LiFePO4 avec son propre BMS et circuit de protection prescrit ou intégré.
• SR 300-24 peut être chargé de programmes de charge 1, 2, 3 et 4
• 4 "UNIVERSAL": Lead-Acid/Hummit Battery Charge Program/AGM, IU1oU2 fonction curve: Universal program to load and maintain the load of acid batteries in vehicles (mobile/stationary).Avec un niveau U1 moyen, il offre encore des temps de charge courts, un bon facteur de charge et un bon mélange d'acides pour les batteries standard ouvertes et scellées, faible entretien, non-maintenance, transmission, éclairage, service solaire et lourd, ainsi que les batteries AGM. avec un niveau U1 normal.

Spécifications techniques

• Tension nominale de la batterie (CA) [V]: 12
• Tension nominale de la batterie (CA) [V] SR 300-24 Duo Dig: 24
• Tension maximale du module solaire [V]: 28
• Tension maximale du module solaire [V] SR 300-24 Duo: 50
• Caractéristiques de charge: IU1oU2
• Type de batterie réglable: acide, gel, AGM, LiFePO4
• Type de batterie réglable de SR 300-24 Duo Dig: acide, gel, AGM
• Consommation propre [A]: 0,004
• Protection de surcharge: oui
• Bloc de flux intérieur (fonction nocturne): oui
• Filtre réseau intégré: oui
• Nombre de sorties de charge: 2
• Protection des surcharges, surchauffe, investissement de polarité: oui
• Capteur de température de connexion: oui
• Compensation de la perte de tension sur les câbles de charge: oui
• Connexion LCD-Solar-Order S: Oui
• Affichage d'énergie solaire EBL sortie: oui
• Affichage d'énergie solaire EBL sortie de SR 300-24 Duo Dig: no
• Plage de température [°C]: -20 à +45
• Dimensions (An. x Al. x Pr.) y compris les brides de montage, sans connexion dans [mm]: 131 x 40 x 77
• Conditions environnementales, humidité: 95 % maximum d'humidité environnementale, sans condensation
