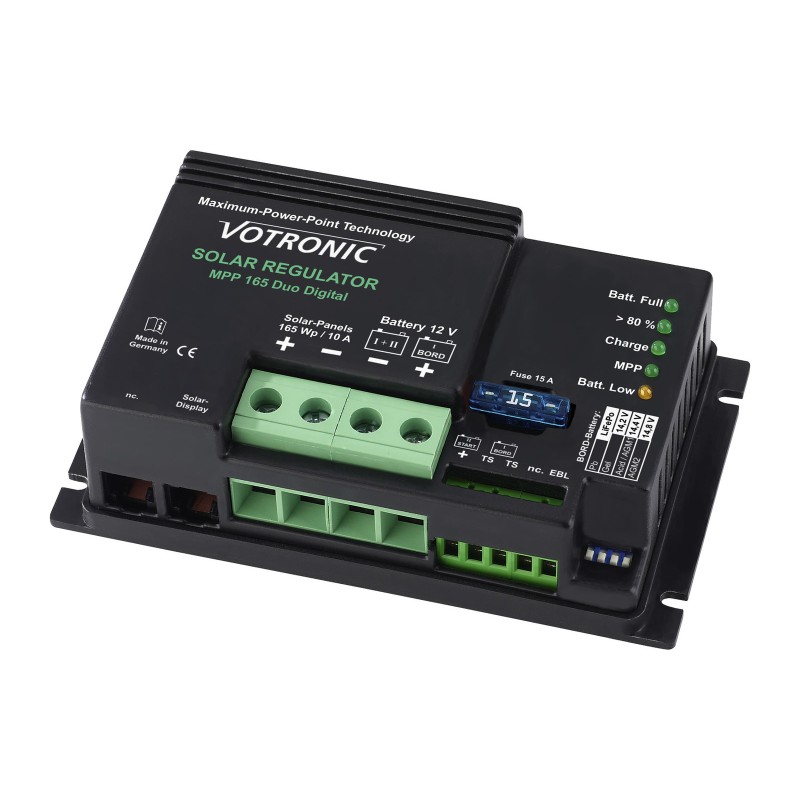

Regolatore di carica solare Votronic MPP 165 Duo Digital

Controller solare MPP per camper e caravan di alta qualità.I controller solari Votronic della serie "MPP" (punto di potenza massimo) con caratteristiche di carico "IU1oU2" sono collegati come un collegamento tra i pannelli solari e la batteria.Con la tecnologia MPP, il controller determina automaticamente la potenza massima di uscita (MPP) dei moduli solari più volte al secondo.
Quindi convertire la tensione in eccesso dal pannello solare in una corrente di ricarica più alta per la batteria (lotto da alta frequenza e alta tecnologia di regolazione di commutazione di efficienza).Questo aumento della corrente di carico garantisce tempi di caricamento più brevi e il miglior utilizzo possibile delle prestazioni del sistema solare.I regolatori solari MPP funzionano completamente automatico e non richiedono manutenzione.

dettagli

• Aumento della corrente di carico MPP rispetto ai controller convenzionali utilizzando l'ultima tecnologia di controllo (microprocessore) tra il 10% e il 30% (efficienza  95%).L'aumento delle prestazioni è particolarmente evidente nelle stagioni più fredde e, p.B. in nebbia alta, bassa e diffusa (inverno).
• Per caricare batterie al piombo-gel, piombo-AGM, piombo-acido o pieno LiFePO4 batterie (con integrato, bilanciato BMS, circuito di sicurezza e approvazione!) delle tensioni nominali specificate e l'alimentazione congiunta dei consumatori collegati a queste batterie in installazioni permanenti Sistemi con le capacità della batteria specificate e i programmi di ricarica specificati.
• La tensione di carico non ha picchi ed è regolata in modo tale che le batterie non sovraccaricano.
• Due uscite di carica della batteria: Carica automatica della batteria a bordo dell'alimentatore principale (BORD I), nonché carica di supporto e carica lenta (max. 1 A) della batteria di avviamento del veicolo (Start II) con protezione da sovraccarico.
• Carica senza supervisione: protezione standard contro sovraccarico, surriscaldamento, investimento di polarità e scarico inverso della batteria (se l'energia solare è troppo bassa, per esempio, a caduta notturna, ecc.).
• Funzionamento Parallelo/Buff: Rispetto agli standard di carico anche quando i consumatori lavorano allo stesso tempo.
• Protezione da sovraccarico: regola la corrente di carica della batteria quando c'è troppa energia solare e la batteria è piena, assicura che la batteria sia il più carica possibile quando la potenza viene consumata immediatamente.
• Charging Caratteristico "IU1oU2": l'aumento definito della tensione di carico (U1) impedisce la stratificazione degli acidi nocivi (plome) e garantisce la carica di compensazione delle singole celle della batteria (plome e litio), seguita da un carico lento automatico (U2).
• Compensazione del cavo di carico: La perdita di tensione sui cavi di carico viene automaticamente corretta.
• Filtro di rete a bordo: funzionamento parallelo senza problemi con turbine e motori, caricatori di rete, alternatori, ecc.
• Misurare l'uscita per EBL, eventualmente esistente blocco elettrico nel soggiorno del veicolo: consente l'uso conveniente di uno schermo corrente (solare) integrato nel blocco elettrico per controllare il sistema solare.
• Assicurati di controllare in anticipo la compatibilità del tuo Schaudt Electroblock (EBL) e del relativo pannello di controllo e visualizzazione, in quanto non possiamo assumerci alcuna responsabilità per esso.
• Uscita di commutazione "AES" (solo MPP 250, MPP 350 e MPP 430): Se c'è un eccesso permanente di energia solare, i frigoriferi con "AES" (Automatic Energy Selector, Electrolux / Dometic) cambiano automaticamente dal gas al funzionamento 12 V.
• Connessione per sensore di temperatura della batteria (art. n. 2001): Nel caso di batterie al piombo, la tensione di carica viene adattata automaticamente alla temperatura della batteria.
• LiFePO4 Batterie: Protezione della batteria ad alte e soprattutto a basse temperature Assolutamente consigliato se la temperatura della batteria può cadere sotto 0°C durante il funzionamento.
• Pronto a collegare per il collegamento dei dispositivi di visualizzazione solari Votronic LCD-Solar Computer S per il controllo ottimale del sistema.

caricatori

• 1 "Gel": Gel Battery Charge Program, IU1o U2 caratteristica: Adattato a gel/batterie asciugate sigillate, ermetica a gas con elettrolita fisso, che di solito richiedono un livello più alto di tensione di carico e tempi di attesa U1 più lunghi per raggiungere brevi tempi di carico con stoccaggio particolarmente ad alta capacità ed evitare la deplezione della batteria a lungo termine.
• 2 "AGM": programma di carica della batteria AGM/vellion, curva caratteristica IU1oU2: Progettato per caricare batterie AGM (absorbing fibra di vetro) sigillate e ermetiche a gas in tecnologia di pile di piombo, che hanno un livello U1 particolarmente alto tempi di attesa coordinati per il pieno carico e quindi un livello moderato di U2 per il carico lento (temperatura e tecnologia cellulare rotonda).
• 4 "UNIVERSAL": Lead-Acid/Hummit Battery Charge Program/AGM, IU1oU2 curva caratteristica: Programma universale per caricare e mantenere il carico di batterie acide nei veicoli (mobile/stazionerio).Con un livello medio U1, offre ancora brevi tempi di carico, un buon fattore di carico e un buon mix di acidi per batterie standard aperte e sigillate, bassa manutenzione, non manutenzione, trasmissione, illuminazione, servizio solare e pesante, nonché batterie AGM. con un normale livello U1.
• Li "LiFePO4": Programma di ricarica della batteria al litio, IU1o U2 caratteristica: programma di ricarica adattato alla batteria al litio LiFePO4 con il proprio BMS e circuito di protezione prescritto o integrato.

Specifiche tecniche

• Tensione nominale della batteria (CA) in [V]: 12
• Tensione massima del pannello solare [V]: 50
• Caratteristiche di carica: IU1oU2
• Tipo di batteria regolabile: acido, gel, AGM, LiFePO4
• Consumo privato [A]: 0.004
• Protezione da sovraccarico: sì
• Blocco di flusso inverso (funzione notturna): sì
• Filtro di rete integrato: sì
• Numero di uscite di carico: 2
• Protezione da sovraccarico, surriscaldamento, investimento di polarità: sì
• Sensore temperatura di connessione: sì
• Compensazione della perdita di tensione sui cavi di carico: sì
• Connessione LCD-Solar-Order S: Sì
• Emissione EBL: sì
• Gamma di temperatura [°C]: da -20 a +45
• Dimensioni (An. x Al. x Pr.) comprese le flange di montaggio, senza connessioni in [mm]: 131 x 40 x 77
• Condizioni ambientali, umidità: massimo 95 % di umidità ambientale, senza condensa

Ambito di consegna
Istruzioni per l'uso

Note
Si noti che il regolatore di carica solare può essere utilizzato solo con pannelli solari fino alle specifiche di potenza massima (Wp) e sotto la tensione massima ammissibile (Voc).Inoltre, il controller non è adatto per la connessione (+/- pannelli solari) di generatori di vento, acqua, carburante o motori, alimentazione, batterie o altre fonti di energia.
