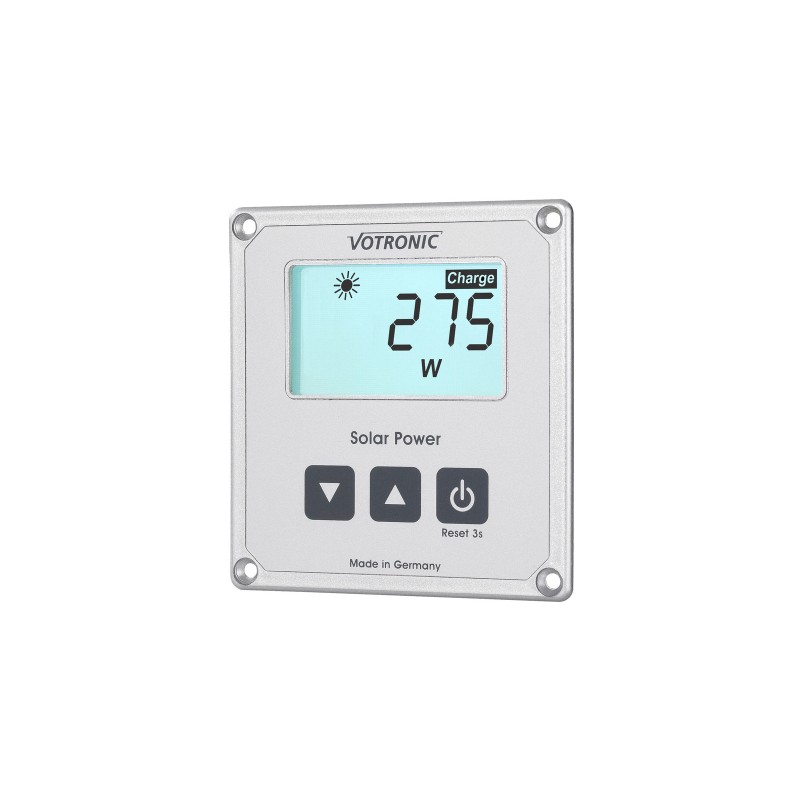

Sistema solare LCD Votronic S

Misuratore di energia e potenza per il sistema solare
Quanto energia offre il mio sistema solare?I moduli solari sono ombreggiati o sporchi, o qualcosa di sbagliato?Per rispondere a queste domande, VOTRONIC offre il computer solare LCD S, che si collega semplicemente al controller di carica solare VOTRONIC della serie SR e MPP e fornisce immediatamente le informazioni desiderate.

Il LCD Il computer solare S può anche essere collegato al controller in seguito, in quanto i regolatori di carica solare VOTRONIC sono pronti a collegare e fornire i segnali richiesti.Pertanto, la connessione rimane estremamente semplice.

I valori misurati per un migliore controllo e utilizzo del sistema solare vengono visualizzati sullo schermo in modo chiaro e semplice da usare semplicemente toccando un pulsante.Lo schermo è retroilluminato (commutabile) ed è molto facile da leggere, anche da grandi distanze e in tutte le condizioni di illuminazione.

Il LCD Il computer solare S è progettato come una versione del pannello per combinare con il sistema del modulo VOTRONIC ed è allineato con gli altri moduli di visualizzazione sia otticamente che meccanicamente (altezza unit 85 mm).Le piccole dimensioni del pannello frontale e la profondità di installazione particolarmente bassa di soli 22 mm permettono l'installazione in quasi tutti i punti.Se il dispositivo non è installato piatto, nella nostra gamma di accessori è disponibile un alloggiamento di montaggio superficiale corrispondente.Il collegamento al regolatore solare è pronto a collegare utilizzando il cavo di collegamento lungo 5 m fornito, che può estendere altri 5 m con un'estensione.

Dettagli
Controllato dal microprocessore, misurato, calcolato e visualizzato i seguenti valori

• Potenza solare corrente 0 - 999 W (watt)
• Corrente solare 0 - 60,0 A (ampiri)
• Le influenze geografiche e climatiche sono immediate e inequivocabilmente evidenti.Ciò vale anche per l'orientamento del sole, l'ombra parziale o lo sporco dei moduli solari.
• Tensione della batteria solare corrente 7 - 32,0 V (volti)
• Consente di trarre conclusioni sullo stato della batteria (avviso di sottotensione intermittente o sovratensione della batteria)
• Capacità solare caricata 0 - 9999 Ah (more ore)
• Energia solare caricata 0 - 9999 kWh (tempo di kilovatios)
• L'energia generata dai moduli solari (Wh e kWh) e la capacità caricata a batteria (Ah) sono misurate, aggiunte e mostrate, anche per giorni e settimane.I valori di visualizzazione possono essere ripristinati singolarmente a "zero" in qualsiasi momento per i propri scopi statistici

Specifiche tecniche

• Tensione nominale della batteria (CC) in [V] 12 e 24
• Consumo massimo di corrente [mA] 3 - 30
• Schermo: display LC con segmenti specifici
• Funzione di visualizzazione: W, A, V, Ah, Wh
• Campo di misura in [Wp] 20 - 990
• Dimensioni (An. x Al. x Pr.): 80 x 85 x 25 mm
• Dimensioni di installazione (An x Al x Pr): 66 x 72 x 22 mm
• Segni di omologazione: CE, E-test (direzione EC/veicolo)
• Condizioni ambientali, umidità: massimo 95 % di umidità ambientale, senza condensa

Ambito di consegna
5 m cavo di collegamento, viti di fissaggio, manuale di istruzioni, modello di perforazione
